Deflectógrafo liviano de impacto (LWD) : Nueva incorporación en CITEVI

Deflectógrafo liviano de impacto (LWD) : Nueva incorporación en CITEVI

El nuevo equipamiento fortalece al CITEVI en la evaluación de pavimentos y explanadas.

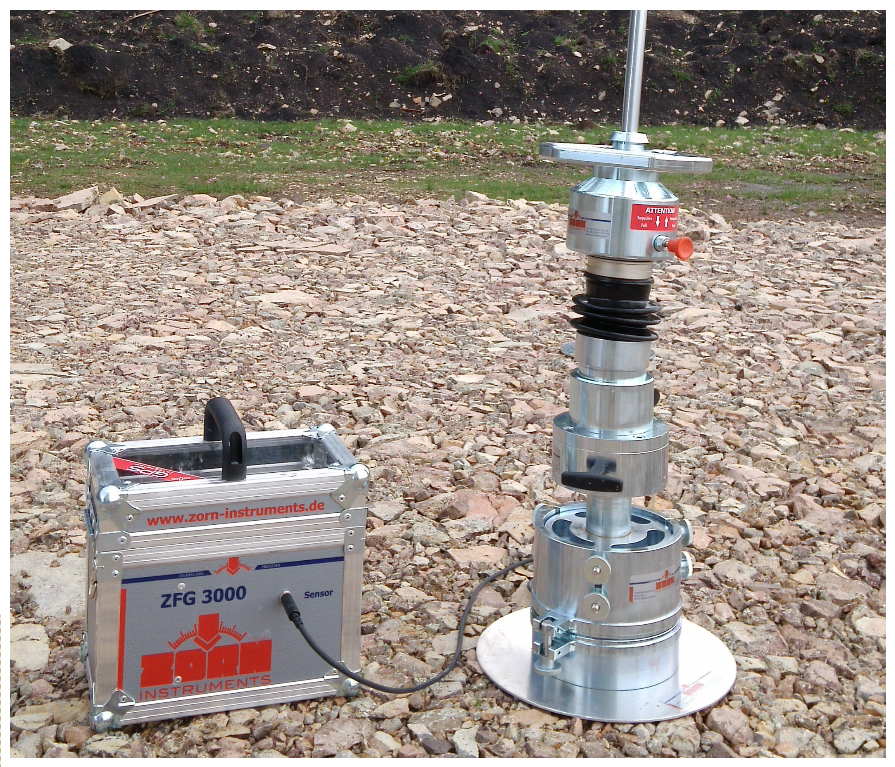

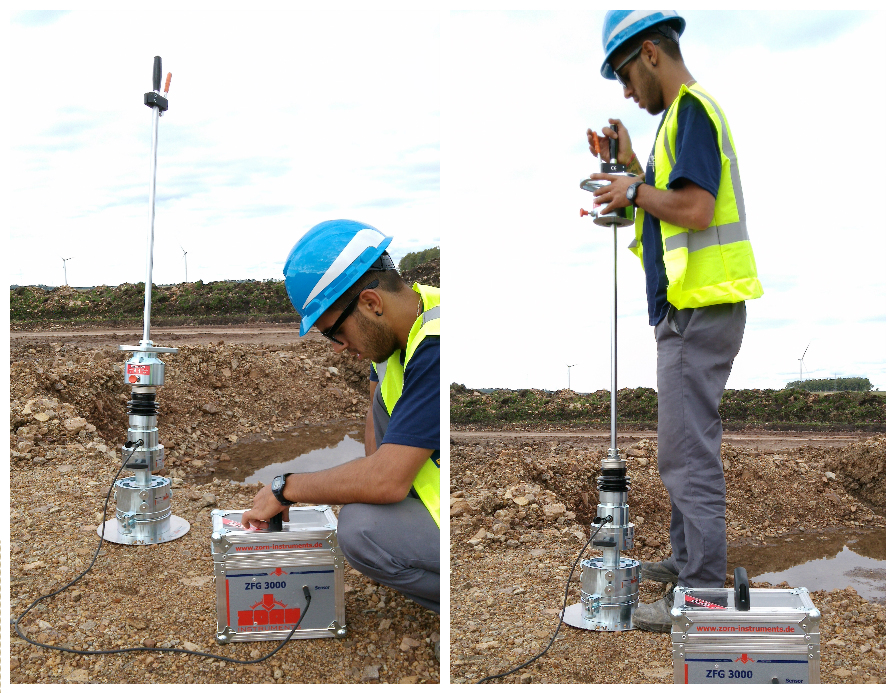

El pasado mes de marzo se importó desde Alemania un Deflectógrafo Liviano de Impacto (LWD, por sus siglas en inglés) ZFG 3000 de Zorn Instruments. El equipo permite determinar el módulo de deflexión dinámico (Evd en MN/m2) de explanadas y pavimentos para determinar la capacidad portante y la compactación de los materiales utilizados de manera rápida, económica y sencilla.

El LWD, puede ser usado como alternativa al ensayo de plato de carga estático según indica la bibliografía y la normativa alemana con las consiguientes ventajas:
· No requiere de un camión cargado para la realización del ensayo, ahorrando en costos y ampliando las aplicaciones del ensayo.
· Puede usarse en espacios reducidos debido a la dimensión y ligereza del equipo.
· Elevados rendimientos debido a que cada punto a medir lleva unos 3 minutos en promedio.
· Brinda precisión en los ensayos ya que registra de forma automática las medidas con fecha y hora y coordenadas GPS.
El equipo se incorporó con dos pesas una de 10 Kg que permite un pulso de fuerza de 7.07 kN y otra de 15 Kg que da un pulso de 10.6 kN con un plato de carga de 300 mm.

Por otra parte se trajo un accesorio, para sustituir el plato de carga, que permite medir el CBR in situ de los materiales. En los próximos meses les iremos acercando los resultados de los diferentes estudios comparativos que estamos realizando para determinar la aplicabilidad del equipo para determinación de estos parámetros.

Emulsiones para altas exigencias (BITAFLEX RIEGO 65 P40)

Emulsiones para altas exigencias (BITAFLEX RIEGO 65 P40)

Desde el año 2011, BITAFAL ASFALTOS ESPECIALES, ha ampliado a su línea de emulsiones buscando adaptarse a las condiciones climáticas, de uso y de tráfico a las cuales son sometidos las diferentes tecnologías.

La especificación utilizada en nuestro país para las emulsiones modificadas es la norma IRAM 6698: Emulsiones asfálticas catiónicas modificadas. En la misma, para determinar el grado de modificación, el requerimiento mínimo solicitado de recuperación torsional elástica es del 12%, un valor que consideramos extremadamente bajo ya que un cemento asfáltico convencional tiene cerca del 8%. Es por eso que hemos especificado para todos los tipos de emulsiones modificadas fabricadas dos rangos de elasticidad, una de mínimo 25% y otra de 40% de recuperación torsional elástica y tres tipos de rangos de penetración del asfalto según la exigencia de la aplicación y del gradiente térmico en la zona a ejecutar el trabajo.

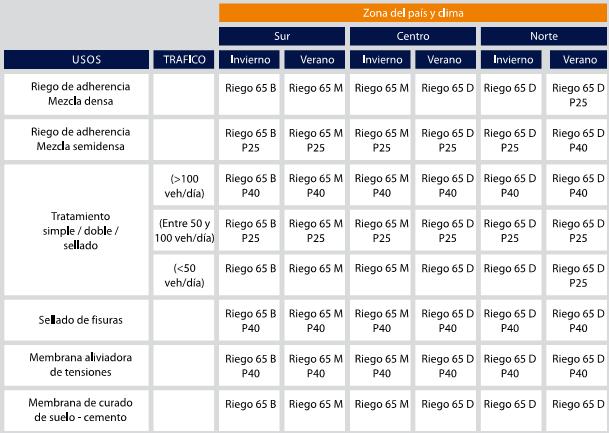

A continuación adjuntamos una tabla indicativa para selección de emulsiones Riego

La emulsión diseñada para las exigencias mas elevadas fue la emulsión BITAFLEX RIEGO 65 P40 D, la cual se fabrica con un asfalto de penetración dura de entre 50 y 80 dmm (y una viscosidad encima de los 2000 cP como se determinó en un estudio sobre tramos exigidos que no presentaron exudaciones) y se le agrega una elevada cantidad de polímero para lograr una recuperación torsional elástica mayor al 40 %.

Ya son varios los tramos que han utilizado esta emulsión en rutas nacionales (Ruta 26, Ruta 15, Ruta 8, Ruta 5, etc.) y su uso es cada vez mas frecuente debido a las notorias ventajas de su uso. Por una parte, se asegura un buen desempeño de las obras aún cuando no se ejecuten en las condiciones óptimas de temperatura ni de ejecución y por otra parte resiste elevadas exigencias de tránsito y climáticas dando una elevada durabilidad a los tramos ejecutados.
Recientemente se aplicó esta emuslión en el Chipping realizado por Serviam en Ruta 8 con excelente desempeño, soportando elevadas temperaturas y tráfico, con mínimos desprendimientos.

Por consultas no dude en escribir a bitafal@bitafal.com.uy o visite nuestra web www.bitafal.com.uy

Caminos del mundo: Impresiones de viaje por Nueva Zelanda

Caminos del mundo: Impresiones de viaje por Nueva Zelanda

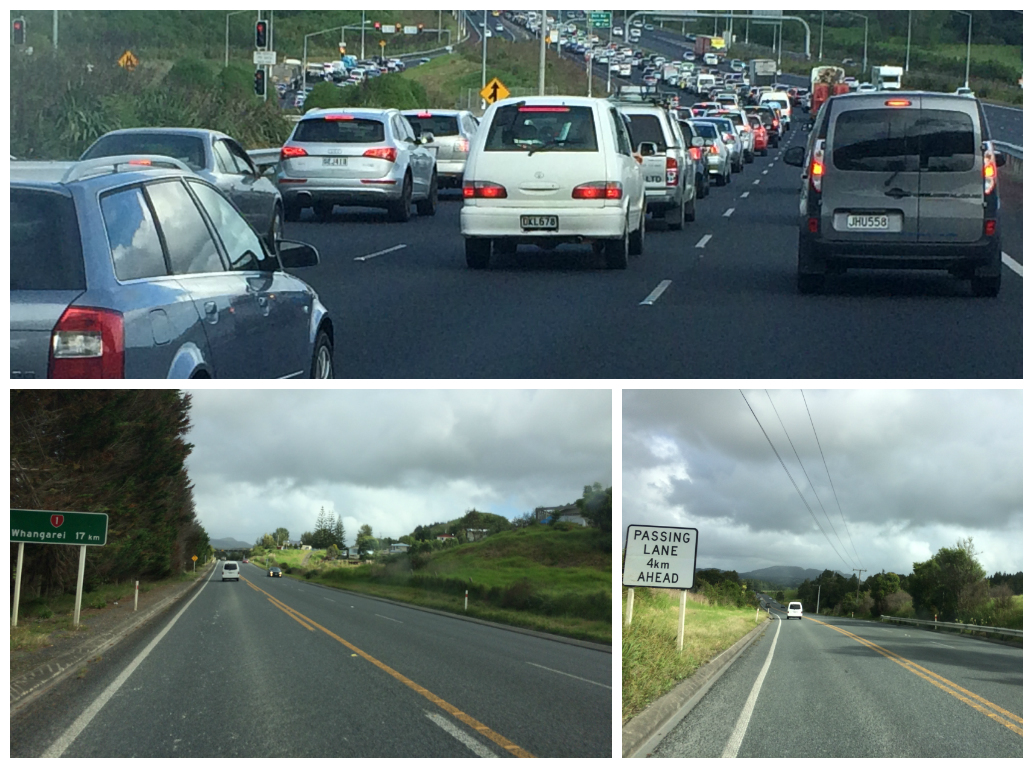

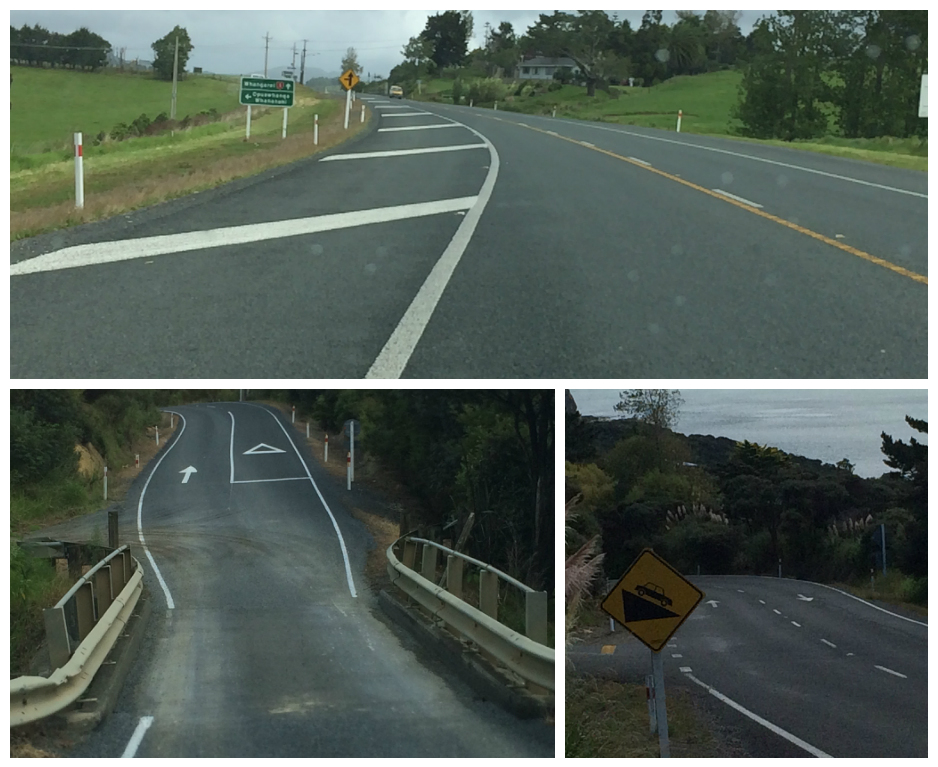

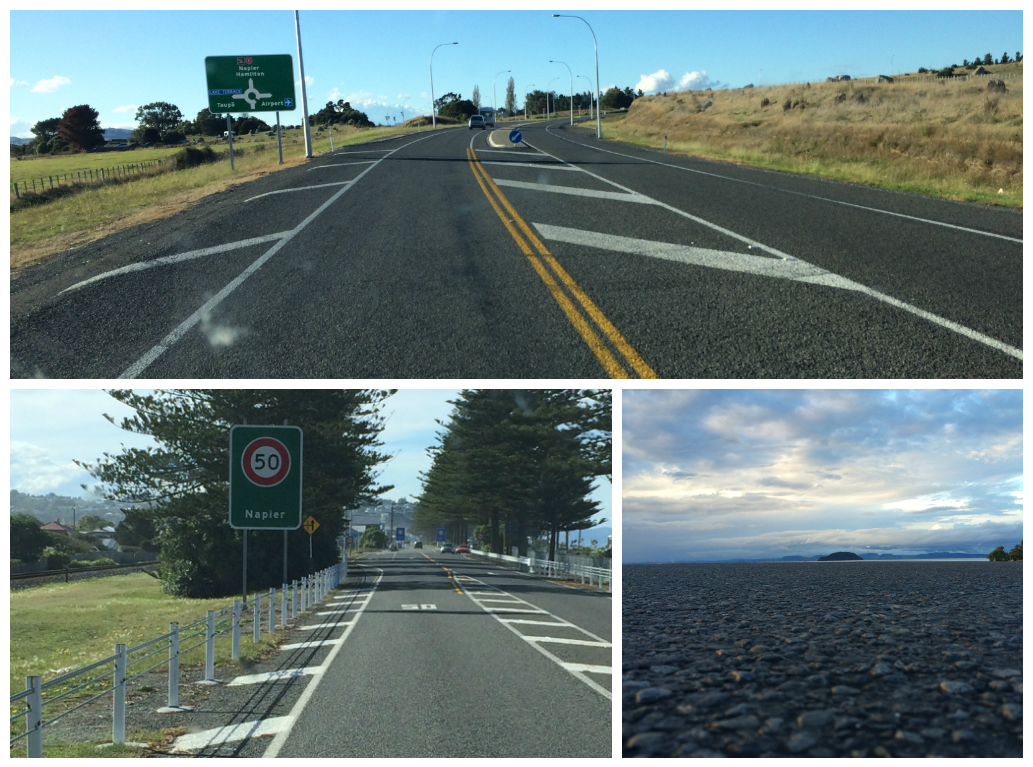

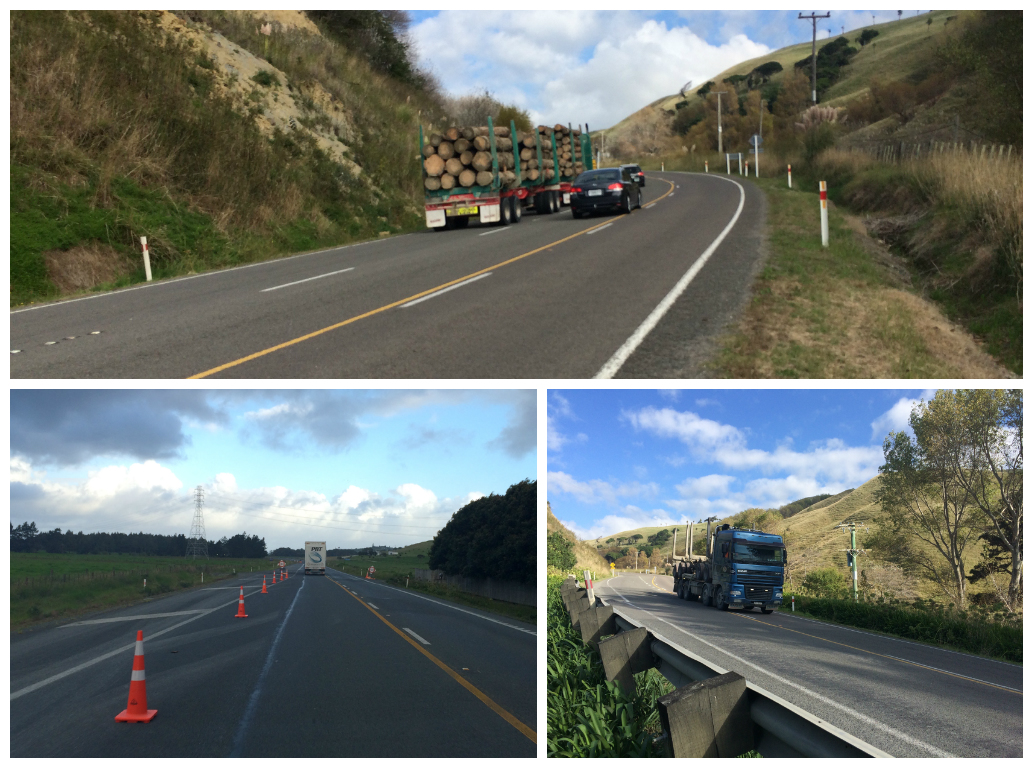

Tuvimos la grata oportunidad de visitar durante 20 días, recorriendo 2735 km de carreteras de NUEVA ZELANDA y regresamos sumamente sorprendidos por la calidad de la vialidad en dicho país.

Nueva Zelanda ha acertado en cómo combinar tecnologías de forma de obtener una red vial pavimentada de elevada calidad. Comencemos con datos comparativos con nuestro país:
-Nueva Zelanda tiene 270.000 km cuadrados de superficie, un 50 % más que Uruguay.
-Tienen 95.000 km de carreteras y caminos (0,35 km/km2) de los cuales 63.000 km están pavimentados, un 66 % del total.
-Uruguay tiene 78.000 km de caminos (0,44 km/km2) de los cuales tenemos 8.000 pavimentados, solamente un 10 % del total.
O sea, tenemos una mayor densidad de caminos por km2, pero lejos estamos de contar con una longitud de red pavimentada como la de ellos.
Es que en Nueva Zelanda la estabilización in situ con cemento, cal o asfalto, está presente hace décadas, utilizando como capa de rodadura tratamientos superficiales y dejando sólo en lugares de elevadas exigencias la utilización de mezcla asfáltica.

Como ya todos sabemos, la calidad de las bases es fundamental, pero más si se usan tratamientos superficiales como rodadura. Conversando con ingenieros en obra les consultamos, cómo lo logran, y su respuesta fue contundente: “poné una alfombra sobre piso duro y durará toda la vida, si la pones sobre barro la tendrás que tirar muy pronto”.
La propia Agencia de Transporte de Nueva Zelanda indica en su página web: “El tratamiento superficial es el tipo más común de rodadura de carreteras en Nueva Zelanda. Económico, flexible y resistente, proporciona una superficie adaptable, rentable y segura para los usuarios de la carretera. Tenemos un seguimiento regular todas las superficies para asegurarnos de que se desempeñarán al máximo. Las carreteras de alto tráfico generalmente necesitan volver a sellarse aproximadamente cada siete años, mientras que las carreteras que llevan menos tráfico pueden durar de 15 a 20 años antes de que se requiera repavimentación.” (Fuente: Agencia de Transporte de NZ)

Compartimos a continuación, según lo conversado con técnicos en obra, los procedimientos utilizados para construcción de una típica carretera en Nueva Zelanda.

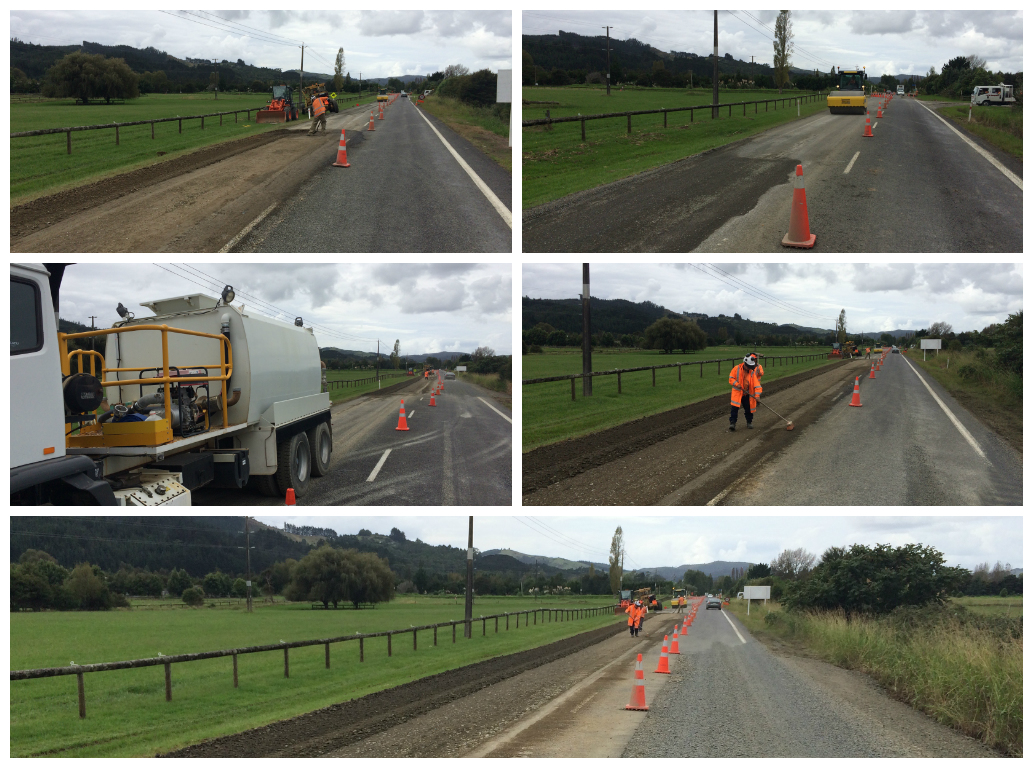

PROCEDIMIENTO CONSTRUCTIVO
El puntapié inicial es la realización de ensayo de los materiales de base, a los efectos de conocer profundamente con qué material se cuenta. El laboratorio de desarrollo formula un proyecto de estabilización en base a cemento, cal o asfalto y si se dispone de suficiente material granular bueno en la zona se considera la estabilización granulométrica con un tamaño máximo de 65mm y la incorporación de 2% de cemento.

Las bases son tratadas a la perfección con los materiales adecuados, con las granulometrías necesarias, compactadas y limpiadas antes de realizar la impermeabilización.
Al contar con una muy buena base se limitan a tener como capa de rodadura el tratamiento superficial MONOGRANULAR con árido 6-12 mm y con el paso del tiempo, cuando éste tratamiento pierde textura o presenta alguna señal de permeabilidad, aplican un segundo tratamiento con la fracción 2-6 mm mejorando la rodadura e impermeabilizando la estructura nuevamente.
Luego repiten el ciclo con una gravilla grande 6/12 sobre la fina y así sucesivamente, teniendo siempre una carretera en perfectas condiciones aplicando mantenimientos preventivos en el momento óptimo.

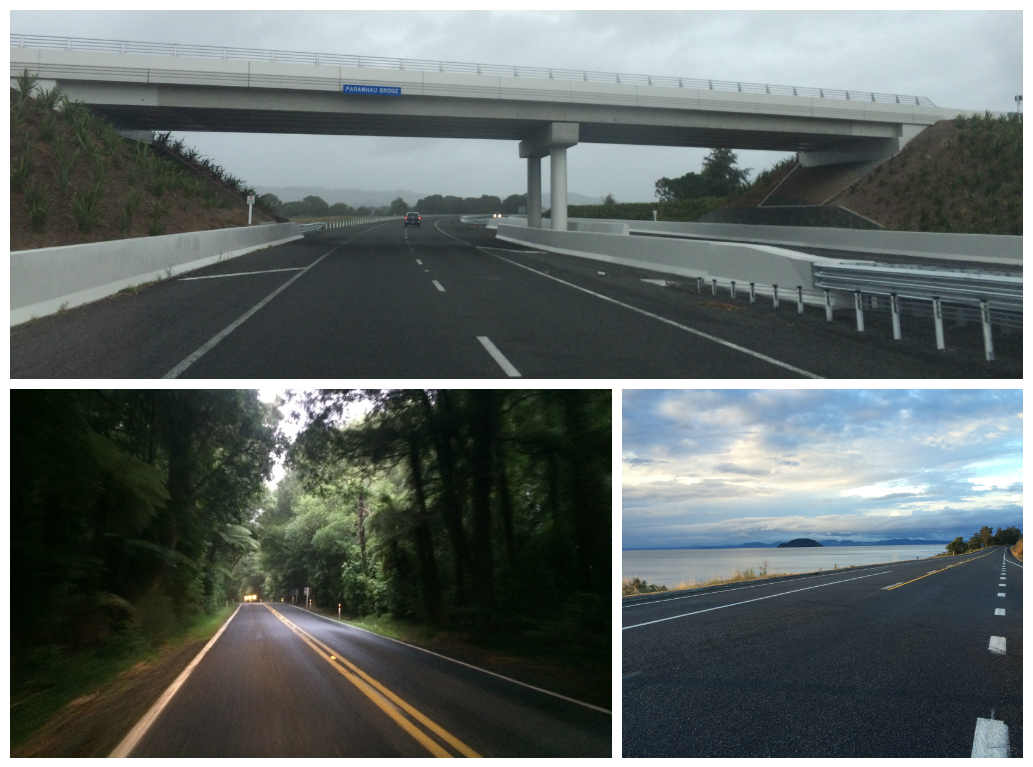

Utilizan carpetas asfálticas en el centro de las ciudades, empalmes de carreteras, autopistas de salida de las ciudades y en tramos muy cortos de carreteras de montaña cuando las pendientes y los ángulos son demasiado exigentes para un tratamiento superficial.
La guía de la Agencia de Transporte de Nueva Zelanda sobre la selección de la capa de rodadura adecuada se encuentra en el siguiente enlace: Guía de selección de capa de rodadura

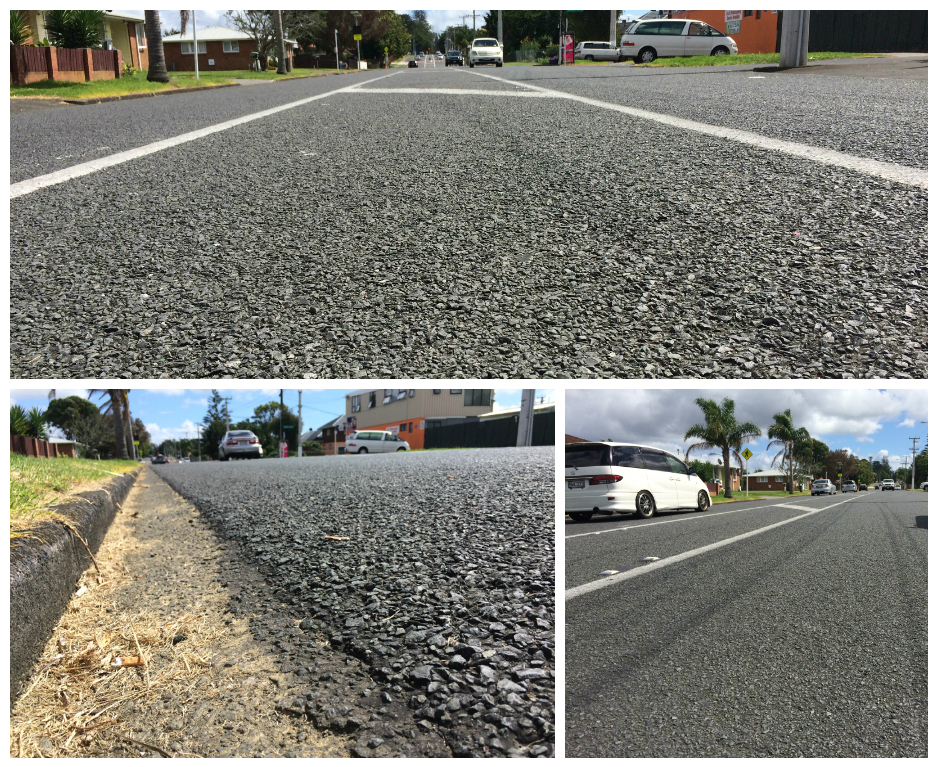

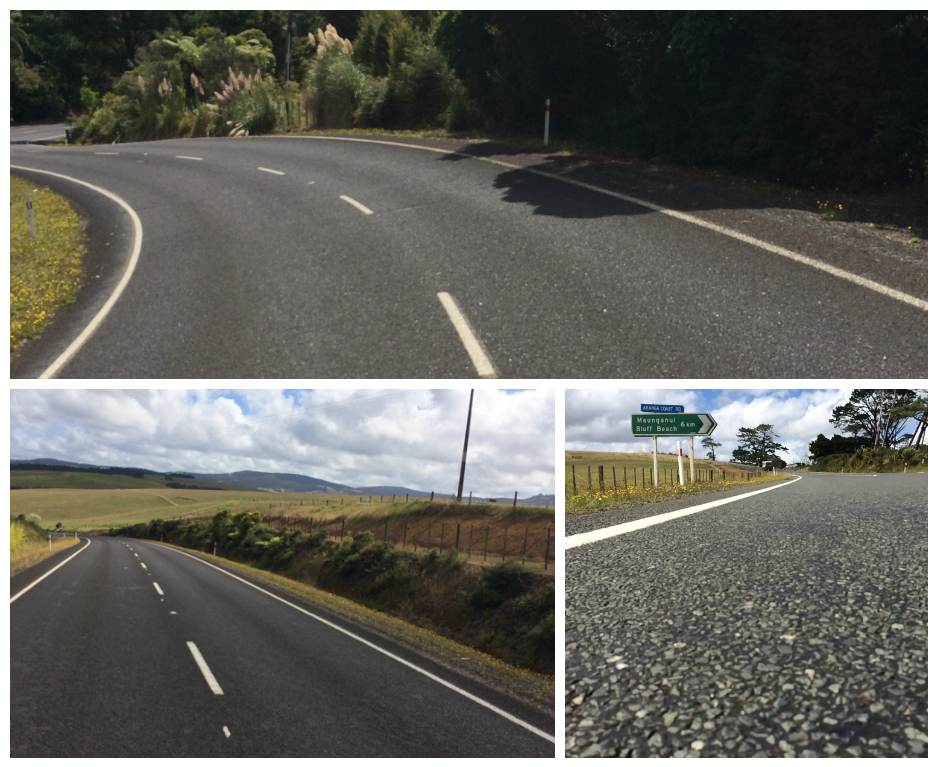

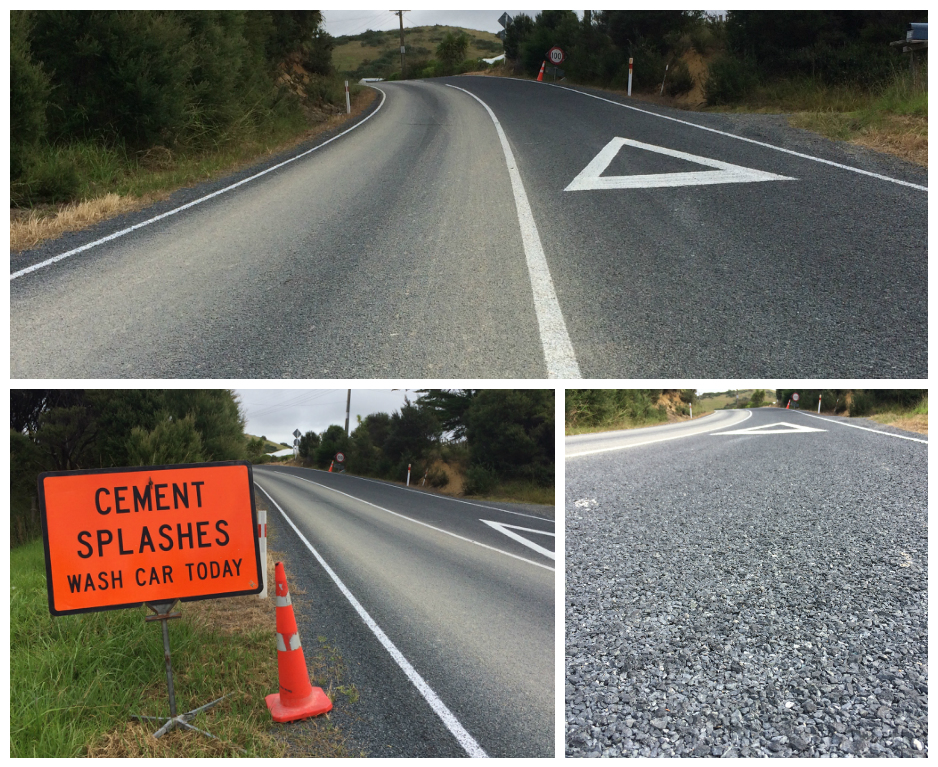

El uso de tratamientos superficiales monogranulares o Chiping, llega a lugares tales como un barrio de la ciudad de Auckland, puerto y urbe más importante del país y de la isla norte como vemos en las fotos a continuación.

Nuestro viaje no quedó solamente en esta visita, en el mes de mayo el Grupo Bitafal estará participando de un curso de dos días sobre tecnologías de Chiping en la ciudad de Christchurch, en la isla sur. Además ya contamos con una publicación de más de 500 páginas del Manual sobre Chipsealing en Nueva Zelanda. Interesante documento disponible en: Chipsealing in New Zealand
A seguir creciendo e investigando, que queda mucho camino por recorrer.
Les dejamos más fotos en el siguiente enlace

Tecnologías a la vanguardia: Chiping en Ruta 8

Tecnologías a la vanguardia: Chiping en Ruta 8

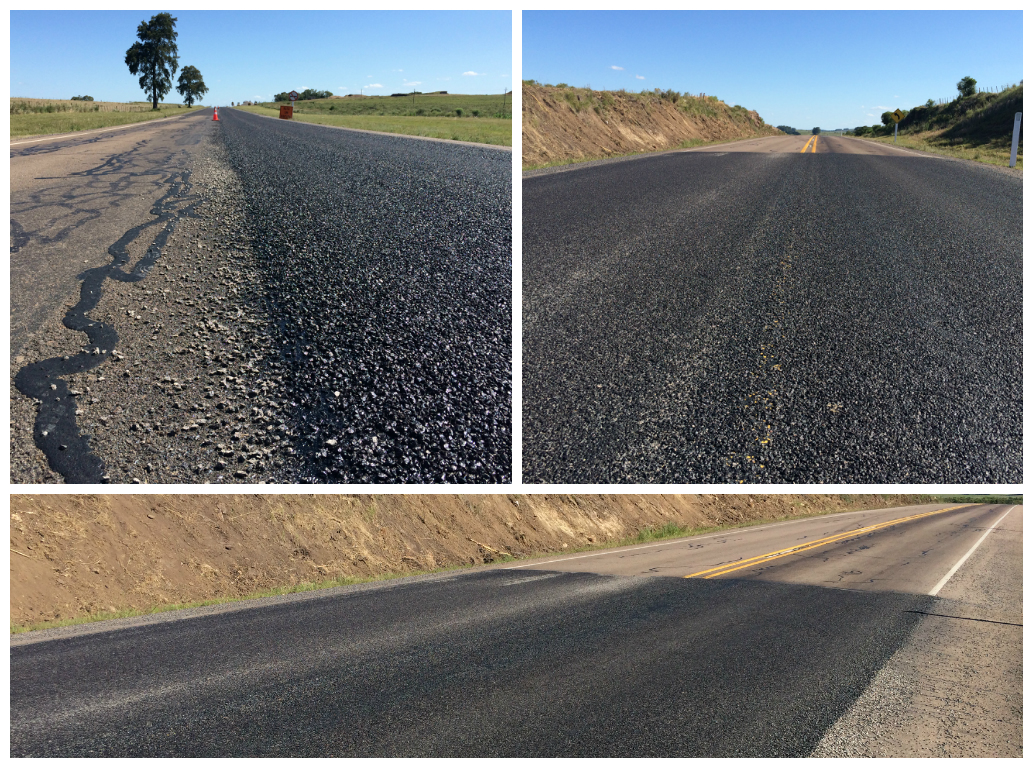

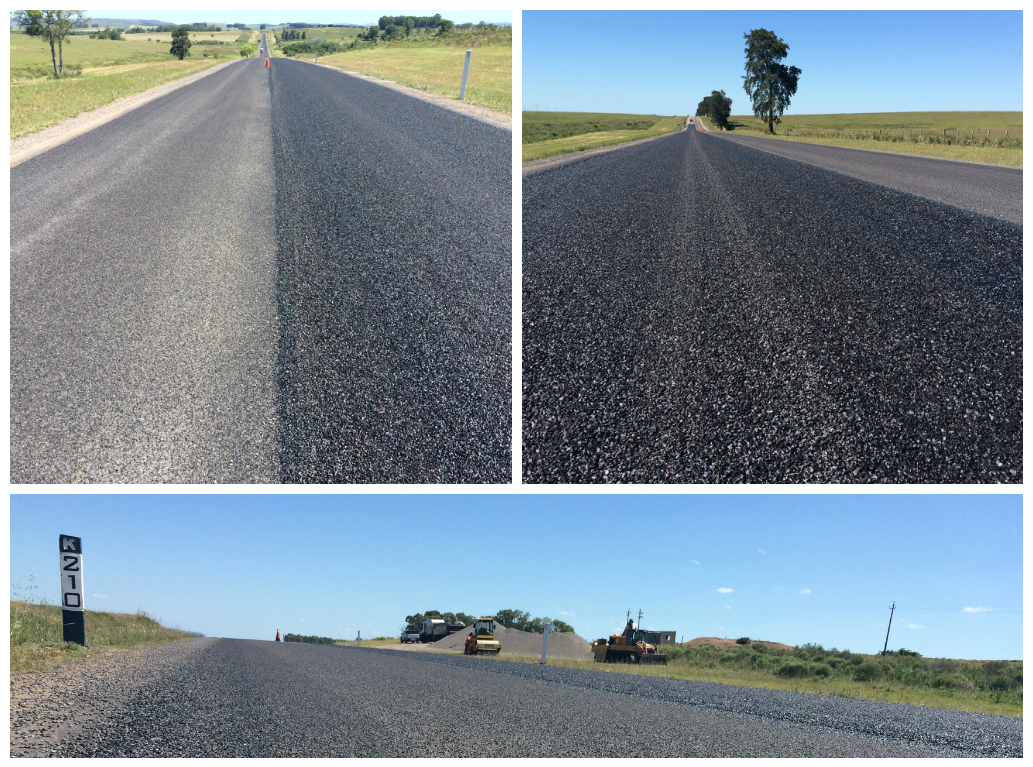

La empresa Serviam ha confiado en Bitafal Rentals para colaborar en el mantenimiento de Ruta 8 entre Pirarajá y Aramendía mediante la tecnología Chiping.
La misma consiste en la aplicación de un tratamiento superficial simple con riego de niebla, utilizando una emulsión altamente modificada y con asfaltos duros (la emulsión BITAFLEX RIEGO 65 P40 D) y áridos de excelente calidad y granulometría ajustada.

La condición inicial del pavimento consistía de una carpeta asfáltica fisurada pero casi sin ahuellamiento. La empresa realizó los bacheos necesarios y el sellado de fisuras y Bitafal Rentals colaboró con las modernas doble esparcidoras para lograr una buena terminación con elevados rendimientos de ejecución.
El resultado fue una superficie con elevada macrotextura, mejorando la adherencia de los neumáticos con el pavimento y menor efecto “spray”, combinado con una impermeabilización total de la calzada, asegurando una mayor vida útil al pavimento. Por otra parte la aplicación de un riego de niebla superficial, mas allá de asegurar la adherencia de los áridos, logra homogeneizar la superficie para dar un acabado estético uniforme.

Combinando un buen trabajo de preparación de la superficie, el uso de materiales de calidad superior y la ejecución con equipamientos de última generación, estamos seguros que será un trabajo de elevada vida útil.
Basta con relevar los tramos de Chiping ejecutados en Ruta 5 por Colier (de San Gregorio al norte) en el 2010, como hemos informado en anteriores ediciones de “Haciendo Caminos”, para convencerse de la durabilidad y excelentes características superficiales de la tecnología.
